手套箱系列

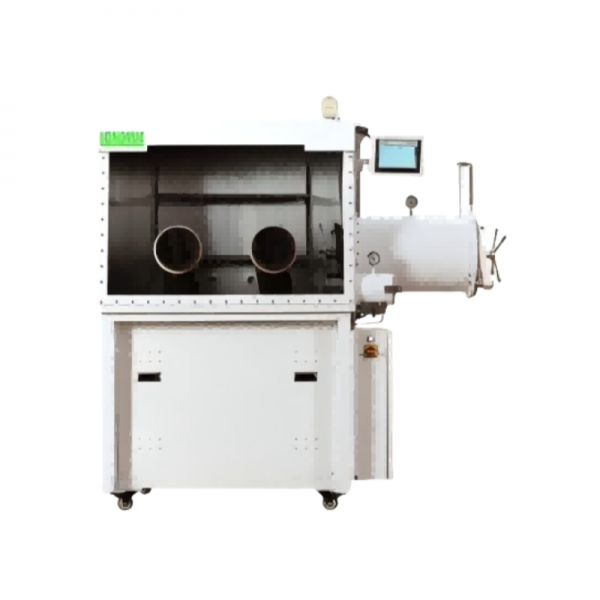

LGB(1220 760 900)单工位手套箱

主要参数:

水氧指标:小于1PPM                         泄漏率:0.01vol%/h;

技术指标:

1)手套箱箱体

箱体:

材料:304 不锈钢,厚度 3mm

内表面:不锈钢拉丝处理

外表面: 喷漆,白色

内部尺寸:  长度:1220mm,深度:760mm,高度: 900mm

前窗: 倾斜的视窗,透明钢化安全玻璃,厚度8 mm

手套口:材料为铝合金,O型圈密封,自润滑性能好,易于维护,且密封性能好

手套:  丁基橡胶 ,直径 8,长度32

过滤器 规格 0.3 微米,1个气体入口和1个气体出口

搁物架 不锈钢材料,内置2

箱体照明LED灯,安装在每块玻璃窗前上方

接口  备用接口4个,电源接口 1 个 (220V)



2) 大过渡舱

过渡舱(箱体右侧)

尺寸:直径 377mm,长度 600mm

材料:304不锈钢

表面:内表面为拉丝处理,

附件

滑动托盘:304不锈钢

舱门:双门,阳极氧化铝材料,厚度 10mm,竖直操作,带提升机构

压力表:模拟显示

控制

电磁阀触摸屏自动操作

3) 小过渡舱

过渡舱 箱体右侧)

尺寸直径 150mm,长度300mm,进入箱体部分长度为100mm

材料:304 不锈钢

表面:内表面为拉丝处理

舱门:双门,扣式,带平移托盘

压力表:模拟显示

控制

手动阀手动操作

4)气体净化循环系统

净化柱

功能:气体密闭,除水除氧

容器材料:304不锈钢

净化材料:铜触媒5kg ,分子筛:7 kg

净化能力:除氧:60L ,除水:2Kg

水氧指标:小于1ppm

循环系统

工作气体:氮气、氩气

循环能力:集成风机流量90m³/h,加装变频

再生

操作:PLC自动控制再生过程

再生气体:工作气体与氢气混合气体(氢气5-10%)

真空泵

规格:8m3/h旋片泵,带油雾过滤器 ,气振控制

阀门

主阀:DN40KF ,电气动角阀

5)控制系统:

功能:包括自诊断、断电自启动特性,具有压力控制和自适应功能;自动控制、循环控制、密码保护;单元控制采用西门子PLC触摸屏。

压力控制: 控制箱体、过渡舱的压力,箱体工作压力+/- 12mbar内可以自由设定,超出+/- 20mbar系统自动保护;

脚踏板: 控制箱体压力,方便操作升压和降压

6)显示系统:采用西门子PLC 触摸屏,显示运行状态,箱体压力、系统记录等

7)真空系统控制情况

真空泵,可手动或通过PLC启动,流量8m3/h,可对过渡舱抽真空,

持箱体压力平衡,真空泵极限真空度≤2x10-3 mbar

8) 手套箱选件

水分析仪

    测量范围:0~1000ppm

应用范围广,尤其对于锂电制造及金属有机等用户,水探头可以通过清洗再生程序恢复初始状态,可重复使用,避免了一次污染即报废的问题。

氧分析仪

 测量范围: 0~1000ppm

精度:0.1ppm

采用美国AII传感器,精度高,稳定性好

    LGB1220/760/900

    单工位单面操作,集成有单柱净化单元,PLC控制及触摸屏操作,真空泵,支架,一个封闭的箱体带有倾斜的操作面和可拆卸的安全玻璃前窗. 在标准状况下,即20℃恒温,一个标准大气压,99.999%的惰性气源,水氧指标小于1ppm。

    二、手套箱功能:

    密闭循环

    手套箱内的惰性气体经循环风机和净化器密闭循环,不断地除水除氧

    自动控制再生

    除水除氧材料可以再生,再生过程由程序控制

    自动清洗

    手套箱内的气氛置换通过自动控制的清洗阀门完成

    箱体压力控制

    手套箱内压力通过PLC自动控制, 工作压力+/- 12mbar内可以自由设定,超出+/- 20mbar系统自动保护

    真空泵自动控制

    真空泵要求在系统需要时自动开启

    三、主要组成和基本配置:

    集成有封闭的箱体(带有倾斜的操作面和可拆卸的安全玻璃前窗)、过渡舱、循环净化单元(单柱)、PLC控制及触摸屏操作系统,真空系统、显示系统、支架等。

    包括

    1304不锈钢的箱体,耐酸,厚度3 mm

    1个不锈钢制成的过渡,直径377mm, 长度600mm,右侧

    1个小的过渡,直径150mm,长度300mm,右侧

    1个带2个手套口的前窗

    1纯丁基手套

    1套照明系统

    1台高性能的循环风机

    1套净化系统

    1台真空泵

    1 套PLC控制及触摸屏操作系统

    4个盲板法兰

    1个箱内电源接口

    1套水分析仪

    1套氧分析仪

    1个支架脚轮

    1个脚踏开关



    四、 关键部件来源

    真空泵                                     飞越(中国)

         循环风机                                   DARGANG (中国台湾)

    水分析仪                                   维萨拉(芬兰)

    氧分析仪                                   久尹/昶艾

    压力传感器                                 星仪(中国)

         净化材料                                   BASF(德国) UOP(美国)

    丁基手套                                   进口丁基手套

    PLC 控制系统和触摸屏                      SIEMENS(德国)

    压力表                                     德国
